红外气体分析仪工作原理详解
红外气体分析器作为现代气体检测的核心设备,凭借其高精度和稳定性在环境监测、工业过程控制等领域发挥关键作用。本文将系统解析其核心技术原理和典型应用场景,帮助用户深入理解红外气体分析仪工作原理及技术特点。
NDIR红外气体分析仪核心部件解析
非分散红外(NDIR)技术是当前红外气体分析仪的主流方案,其核心部件包括:
红外光源:采用高稳定性微型陶瓷光源,确保光谱输出均匀。
光路气室:独特设计的多次反射式光路结构(如AGA2000d系列),显著提升检测灵敏度。
红外探测器:高精度传感器,可捕捉气体分子吸收后的微弱光信号变化。
红外气体分析器工作原理及技术特点
基于朗博-比尔(Lambert-Beer)吸收定律,当特定波长的红外光通过被测气体时,气体分子会选择性吸收其特征波段的红外光能(例如:CO?吸收2.75-2.8μm波段,吸收率达90%)。通过测量光强度衰减程度,即可精确计算气体浓度。
技术优势:
高精度检测:≤3%FS,满足严苛工业标准。
抗干扰性强:非对称多原子分子(如CO、CH?)仅吸收特定波长,避免交叉气体影响。
长寿命:无化学消耗件,维护成本低。
快速响应:T90≤7秒,精准快速检测。

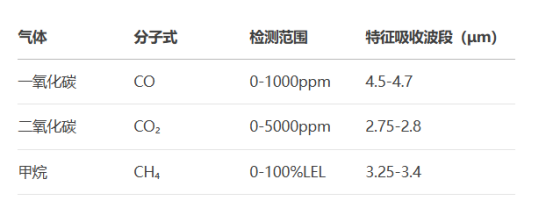

典型检测范围(结合特征吸收波段优化):
实际应用场景分析 | ||
工业过程控制 | 石化行业 | 监测碳氢化合物 |
钢铁厂 | 高炉煤气中CO/CO2 | |
环境监测 | 固定污染源排放检测 | 监测SO2 |
城市空气质量站 | CO?、CH?温室气体 | |
安全防护 | 煤矿瓦斯(CH?)浓度预警 | |
地下管廊可燃气体(C?H?)泄漏监测 |
通过深入理解NDIR技术原理及气体特征吸收波段(如NH?在7.4-7.7μm的高吸收率),用户可精准匹配应用需求,最大化红外分析仪器效能。
南京艾伊科技一体化解决方案和气体检测分析仪,粉尘检测仪,气体检测报警仪,氧含量分析仪,可燃气体检测仪等.生产,销售,研发,售后一条龙科技服务商. 咨询热线:400-025-9821
